CMVFB系列高压固态软起动装置

CMVFB系列高压固态软起动装置概述:
  CMVFB系列高压固态软起动装置(以下简称软起动装置)是采用最新理念设计的高压电机软起动装置，主要适用于鼠笼式异步、同步电动机起动和停止的控制与保护。该装置采用多个可控硅串并连而成，可满足不同的电流及电压要求。
   产品广泛应用于额定电压3000—10000V的电力、建材、化工、冶金钢铁、造纸等行业。能很好地与水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种机电设备配套使用，是理想的高压电机起动及保护设备。

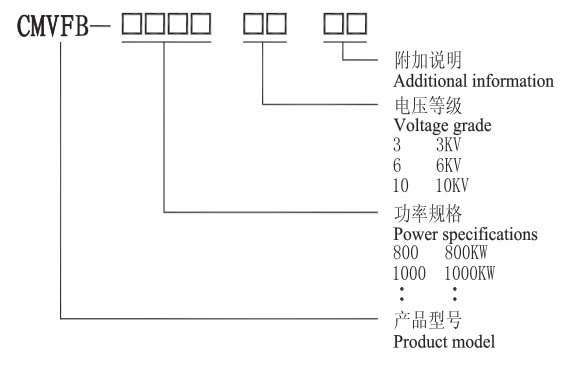

CMVFB系列高压固态软起动装置型号说明：

CMVFB系列高压固态软起动装置设计结构：
☆ 完整的CMVFB系列软起动装置是一个标准的电机起动、保护装置，用来控制和保护高压交流电机。标准的CMVFB产品主要由以下部件组成：高压可控硅模块、可控硅保护部件、光纤触发部件

、真空开关部件、信号采集与保护部件、系统控制与显示部件。
☆ 可控硅模块：每相中采用相同参数的可控硅串并联安装在一起。根据所使用电网的峰值电压要求，选择可控硅串联的数量不同。
☆ 可控硅保护部件：主要包括由RC网络组成的过电压吸收网络、由均压单元组成的均压保护网络。
☆ 光纤触发部件：采用强触发脉冲电路，保证触发的一致性和可靠性；利用光纤触发进行可靠高低压隔离。
☆ 真空开关部件：在起动完成后，三相真空旁路接触器自动吸合，电动机投入电网运行。
☆ 信号采集与保护部件：通过电压互感器、电流互感器、零序电流互感器对主回路电压、电流信号进行采集，主CPU控制并进行相应保护。
☆ 系统控制与显示部件： 32位ARM核微控制器执行中心控制、LCD液晶，可显示电压、电流，故障信息、运行状态等。

CMVFB系列高压固态软起动装置工作原理：
CMVFB系列的控制核心是微处理器CPU。微处理器对SCR进行相角触发控制以降低加在 电机上的电压，然后通过慢慢地控制加在电机上的电压和电流平滑地增加电机转矩，直到电机加速到全速运行。这种起动方式可以降低电机的起动冲击电流，减少对 电网和电机自身的冲击。同时也减少了对连在电机上机械负载装置的机械冲击，以延长设备的使用寿命，减少故障和停机检测时间。

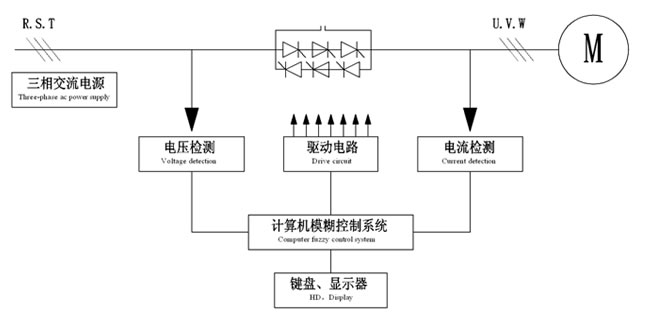

当电机达到全速运行后，电机电流降到正常全速运行的电流值，CMVFB系列软起动装置有一个旁路输出继电器，从而使旁路高压真空接触器闭合，使电机电流经旁路接触器，防止SCR导通所产生的压降引起的热损耗，提高了工作效率及可靠性。（如下图）

CMVFB系列高压固态软起动装置技术特点
☆ 免维护：可控硅是无触点的电子器件，不同于其他类型的产品需经常维护液体和部件等，把机械寿命变为电子元件使用寿命，连续运行数年也无需停机维护。
☆ 安装使用简单：CMVFB是一个完整的电机起动控制和保护系统，安装时只需连接电源线和电机线即可投入运行，在加高压运行前，允许使用低压对整个系统进行电气测试。
☆ 备份特性：装置内部装有可直接起动电机的真空接触器，如果CMVFB出现故障，可利用真空接触器直接起动电机，以保证生产的连续性。
☆ 以高压晶闸管为主回路部件，并具有均压保护和过电压保护系统。
☆ 先进的光纤传输技术，实现高压晶闸管的触发检测与低压控制回路之间的隔离。
☆ 采用32位ARM核微控制器执行中心控制，控制实时高效、可靠性高、稳定性好。
☆ 中文液晶，操作界面人性化。
☆ 具有RS-485通讯接口，可与上位机或集中控制中心进行通信。
☆ 所有电路板均经过严格的老化实验。
