CFC310系列变频器

概述：
    CFC310系列变频器是西驰专门针对某些场合设计的经济型小功率变 频器，体积小巧，美观耐用。产品外观设计已申请国家专利。控制键盘作为选配件，可根据客户的需要灵活取放，特别配备状态指示灯，可轻松实现无键盘运行和基 本运行状态监控。不仅使用于一般的工业变频调速场合，而且适用于很多特殊应用场合。
    输入电压：单相220V，三相380V
    额定容量（KVA）：1.1～3.6
    额定输出（A）：2.0～5.5
    适配电机（KW）:0.4～2.2
典型功能：
一、特色功能
1、RS485通信与同步控制： 在标准的MODBUS通信基础上加入变频器作为主机的通信同步控制作用，联动比例的设定与微调
2、外部端子微调功能： 外部端子在设为UP、DW频率控制端子后可与其他任何频率给定通道叠加，用以微调频率
3、运行功能： 上、下限频率设定，频率跳跃运行，反转运行限制，转差频率补偿，自动稳压运行，RS485通信，频率递增、递减控制，过流抑制、温度检测、启动延时多段运行、过压/欠压抑

制、能耗制动，故障自恢复运行等
二、控制特性
1、空间电压矢量PWM调制；
2、负载能力G型110%--长期；150%--2分钟；180%--2s；200%--瞬间保护
三、保护功能
变频器保护：过电流保护、过电压保护、欠电压保护、设备过热保护、电机过热保护、硬件故障保护、外部设备故障保护、电流检测故障保护、接地故障保护、通信故障保护
变频器报警：过流、过压、过载

技术参数
输入电压(U1)、频率：3AC 380V ±15% ； 50/60Hz ±5%；3AC 220V ±15% ； 50/60Hz ±5%；AC  220V ±15% ； 50/60Hz ±5%
输出功率：0.2KW~2.2KW
输出电压：3AC  0~U1；AC   0~U1
输出频率：0~400Hz ±5%
控制方式：空间电压矢量PWM调制
可编程输出：一路继电器输出 250VAC-3A,一路可编程集电极开路输出/可编程继电器输出
载波频率：1.0-15.0KHZ(随功率段调整)
模拟输出：0/2~10V、0/4~20mA  频率 1K~20KHZ
多段速控制/摆频运行：可通过端子设定7段速及摆频运行
通讯：在标准的MODBUS通讯基础上加入变频器作为主机的通信同步控制作用，联动比例的设定与微调
制动单元：标准配置
外部接口：DC24V电源，最大输出电流：100mA
安装方式：壁挂式安装
安全特性：IP20
标准：CE

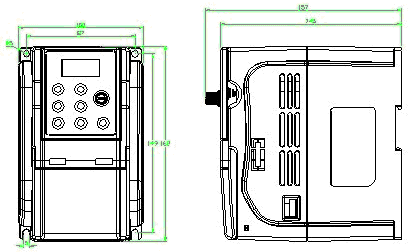

安装尺寸：

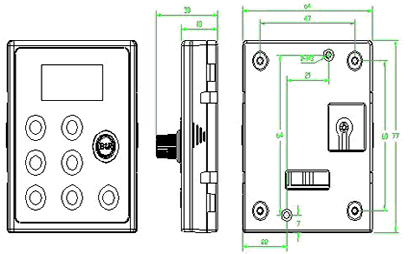

操作键盘尺寸：

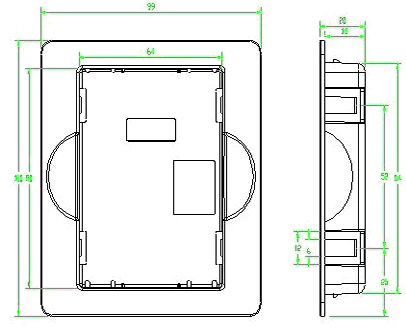

键盘托尺寸：
