CFC310
概述：
CFC310系列变频器是西驰专门针对某些场合设计的经济型小功率变频器，体积小巧，美观耐用。产品外观设计已申请国家专利。控制键盘作 为选配件，可根据客户的需要灵活取放，特别配备状态指示灯，可轻松实现无键盘运行和基本运行状态监控。不仅使用于一般的工业变频调速场合，而且适用于很多 特殊应用场合。 输入电压：单相220V，三相380V额定容量（KVA）：1.1～3.6
额定输出（A）：2.0～5.5
适配电机（KW）:0.4～2.2
铭牌说明：
型号选择:
典型功能
|
特色功能 |
RS485通信与同步控制： 在标准的MODBUS通信基础上加入变频器作为主机的通信同步控制作用，联动比例的设定与微调 外部端子微调功能： 外部端子在设为UP、DW频率控制端子后可与其他任何频率给定通道叠加，用以微调频率 运行功能： 上、下限频率设定，频率跳跃运行，反转运行限制，转差频率补偿，自动稳压运行，RS485通信，频率递增、递减控制，过流抑制、温度检测、启动延时多段运行、过压/欠压抑制、能耗制动，故障自恢复运行等 |
|
控制特性 |
空间电压矢量PWM调制； 负载能力G型110%--长期；150%--2分钟；180%--2s；200%--瞬间保护 |
|
保护功能 |
变频器保护：过电流保护、过电压保护、欠电压保护、设备过热保护、电机过热保护、硬件故障保护、外部设备故障保护、电流检测故障保护、接地故障保护、通信故障保护 变频器报警：过流、过压、过载 |
技术参数
|
输入电压(U1)、频率 |
3AC 380V ±15% ； 50/60Hz ±5% 3AC 220V ±15% ； 50/60Hz ±5% AC 220V ±15% ； 50/60Hz ±5% |
|
输出功率 |
0.2KW~2.2KW |
|
输出电压 |
3AC 0~U1 AC 0~U1 |
|
输出频率 |
0~400Hz ±5% |
|
控制方式 |
空间电压矢量PWM调制 |
|
可编程输出 |
一路继电器输出 250VAC-3A, 一路可编程集电极开路输出/可编程继电器输出 |
|
载波频率 |
1.0-15.0KHZ(随功率段调整) |
|
模拟输出 |
0/2~10V、0/4~20mA 频率 1K~20KHZ |
|
多段速控制/摆频运行 |
可通过端子设定7段速及摆频运行 |
|
通讯 |
在标准的MODBUS通讯基础上加入变频器作为主机的通信同步控制作用，联动比例的设定与微调 |
|
制动单元 |
标准配置 |
|
外部接口 |
DC24V电源，最大输出电流：100mA |
|
安装方式 |
壁挂式安装 |
|
安全特性 |
IP20 |
|
标准 |
CE |

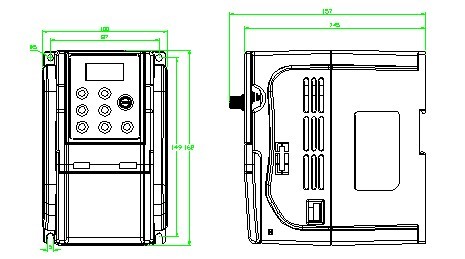

安装尺寸：

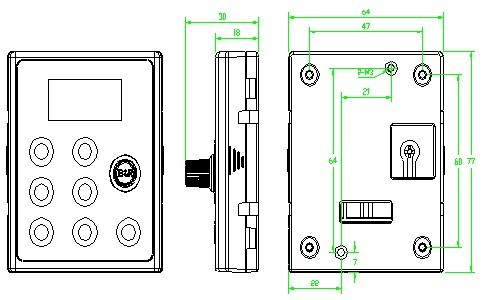

键盘操作尺寸：

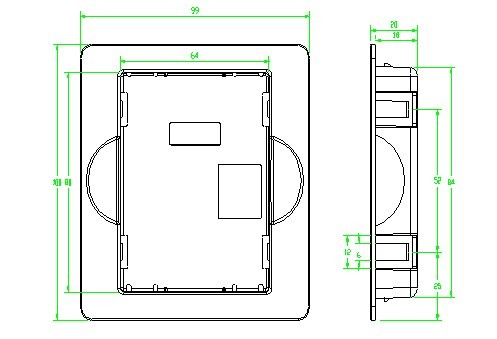

键盘托盘尺寸：
